디지털 디스플레이 카운터

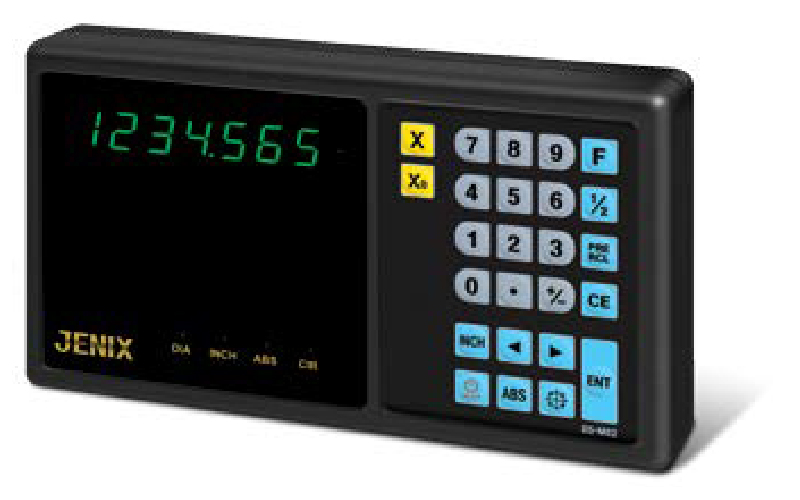

DS-S01 (S02)
1~2축 전용 카운터
주요기능
- 수치 입력/확인
- 수치 반분(1/2)
- mm/inch 전환
- Incremental / ABS 전환
- 원주분할
- 가공 방향 변경
- 분해능 변경
- 비율(에러보정)
- 리셋 (ABS/Program)
- LED 테스트
- 2축 합산
- 2배 카운트
- 3축 및 EDM 기능 없음
제품사양
| 모델 | DS-S01 (S02) |
|---|---|
| 표시 | 녹색 7 세그먼트 (LED), 8 자릿수 |
| 밀리/인치 | 직접전환 |
| 표시분해능 | 10㎛, 5㎛, 1㎛, 0.5㎛, 0.1㎛ inch : 0.002 ~ 0.000004˝ |
| 절대좌표 | 100개 (0 ~ 99) |
| 작동온도 범위 |
-5 ~ 45℃ / 23 ~ 113℉ |
| 크기 & 무게 | mm : 240×136×32 (64 to adapter) 0.8 kg inch : 9.5×5.4×1.3 (2.5˝to adapter), 1.8 lb |
| 공급전원 | AC 110~220V, 50/60Hz, 0.5A (Adapter DC12V, 2A) |
| 외형 | Abs resin |
| 키패드 | 맴브레인 타입 |
| RS232통신 | 옵션사양 |
DSC-800 SERIES
- 원주분할기능
- 99 개까지 등분을 할 수 있어 금형 및 부품가공등의 작업시 작업능률과 효율을 향상시킨다.
- 절대위치/기준위치 기능
- 100개의 절대위치를 설정 가능하므로 작업의 능률과 효율을 향상 시킬 수 있다.
- 축방향 변경 기능
- 상하좌우의 축방향을 작업자가 임의로 설정할 수 있으므로 작업의 편의성을 높일 수 있다.
- 수치입력 및 확인 기능
- 원하는 수치를 입력할 수 있고 입력된 수치를 확인하여 작업의 편의성을 높일 수 있다.
- 2축 합산기능
- Y축과 Z축에 표시된 각각의 값을 합산하여 Y축에 표시해주는 기능이며 주로 선반에 사용된다.
- 정전시 데이타 유지 기능
- 작업중 정전이 되어도 입력된 데이타가 영구히 보존된다.
- RS232 데이터 통신 기능
- PC와 연결하여 데이터를 전송할수 있다. (옵션)
디지털 카운트 기능

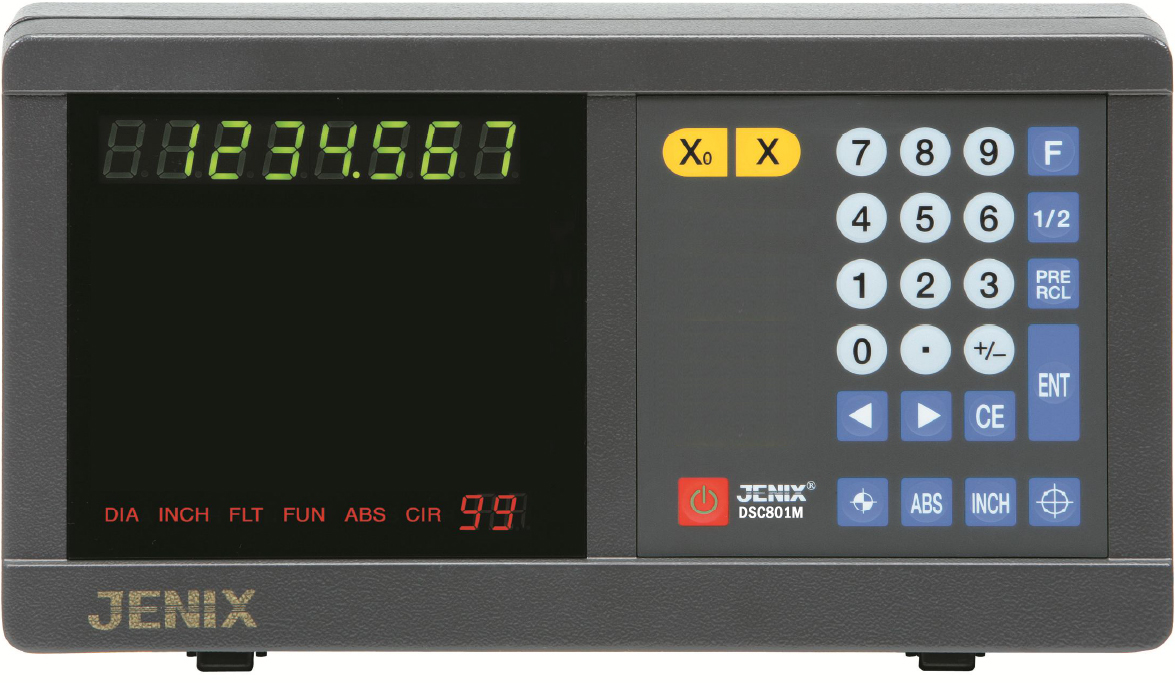

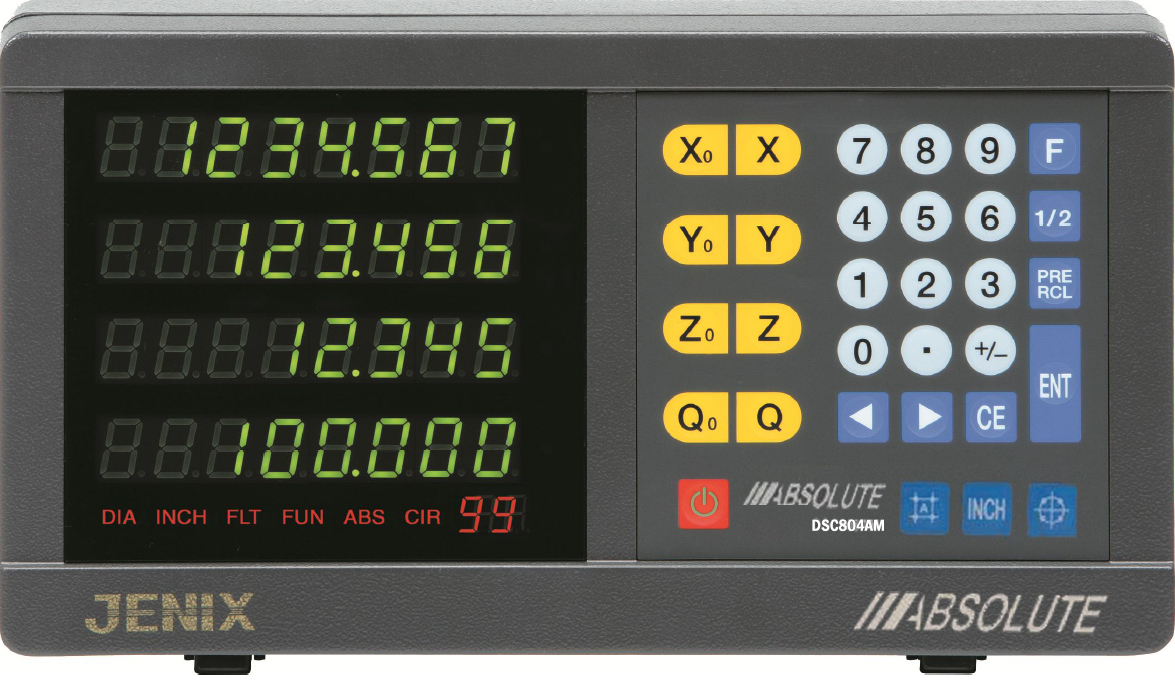

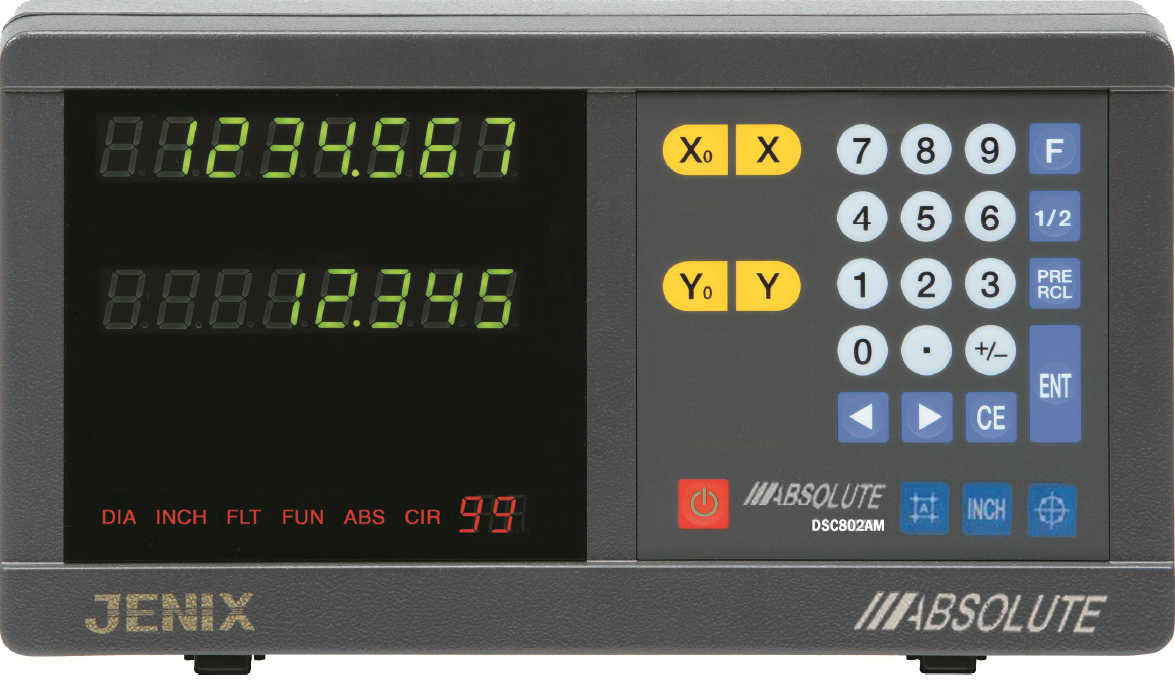

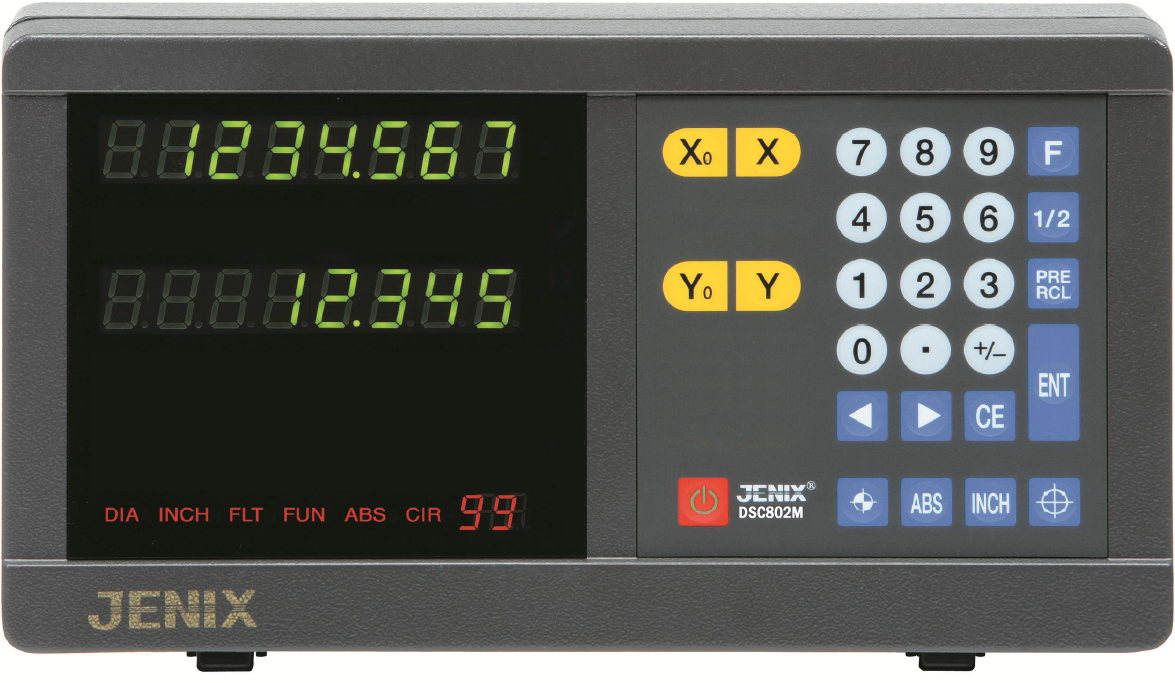

DCS-800 SERIES
M : 밀링용, L: 선반용 G: 연삭기(연마기)용
| 모델 | 키패드 종류 |
|---|---|
| 801 | 801M ( X ), 801G ( G ) |
| 802 | 802M ( X ), 802L ( X, Z ), 802G ( Y, Z ) |
| 803 | 803M ( X, Y, Z ), 803L ( X / Z1 / Z2 ) |

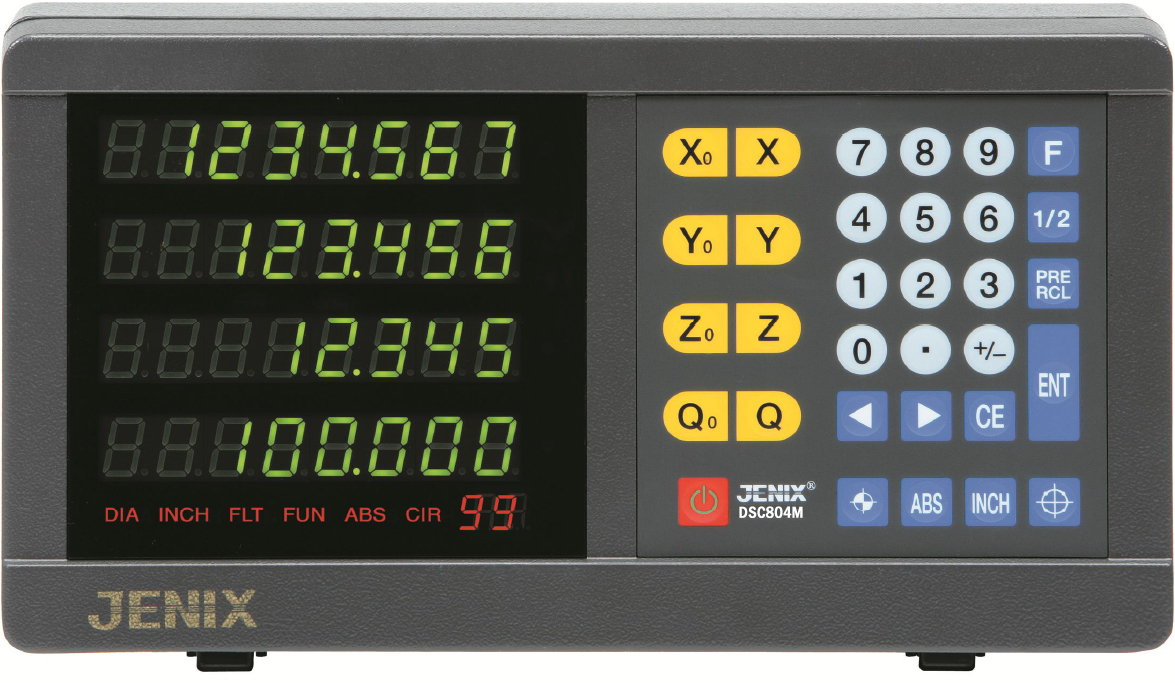

| 804 | 804M ( X, Y, Z, Q ) |
| 803EDM | 803EDM ( X, Y, Z ) |
제품사양
| 모델 | DSC-800 시리즈 (801~804) |
DS-803 EDM |
|---|---|---|
| 디스플레이 | 녹색 7 세그먼트 (LED), 8 자리 | |
| mm / 인치 | 직접전환 | |
| 분해능 | 10㎛, 5㎛, 1㎛, 0.5㎛, 0.1㎛ inch: 0.002 ~ 0.000004 |
|
| ABS | 100 포인트 (No.0~99) | |
| 메모리 백업 | 무전원 10년 | |
| 작동온도 | -5℃ ~ 45℃ / 23℉ ~ 113℉ | |
| 소비전력 | 10W | |
| 크기,무게 | mm: 279 x 151 x 70 ( 1.6 kg) inch: 10.9 x 5.9 x 2.8 ( 3.52 lb ) |
|
| 전원 | 어댑터 (DC 5v, 2A), 입력전원 AC 110~220V 50/60Hz |
|
| 하우징 | 알루미늄 다이캐스팅 | |
| 키패드 | 맴브레인 타입 | |
| 기능램프 | 붉은색 LED | |
| RS232C (with a PC) |
옵션 (115200bps, 8bit data, no parity, 1 stop bit) |
|
| EDM steps | 없음 | 4 단계 |
DSC-800A SERIES

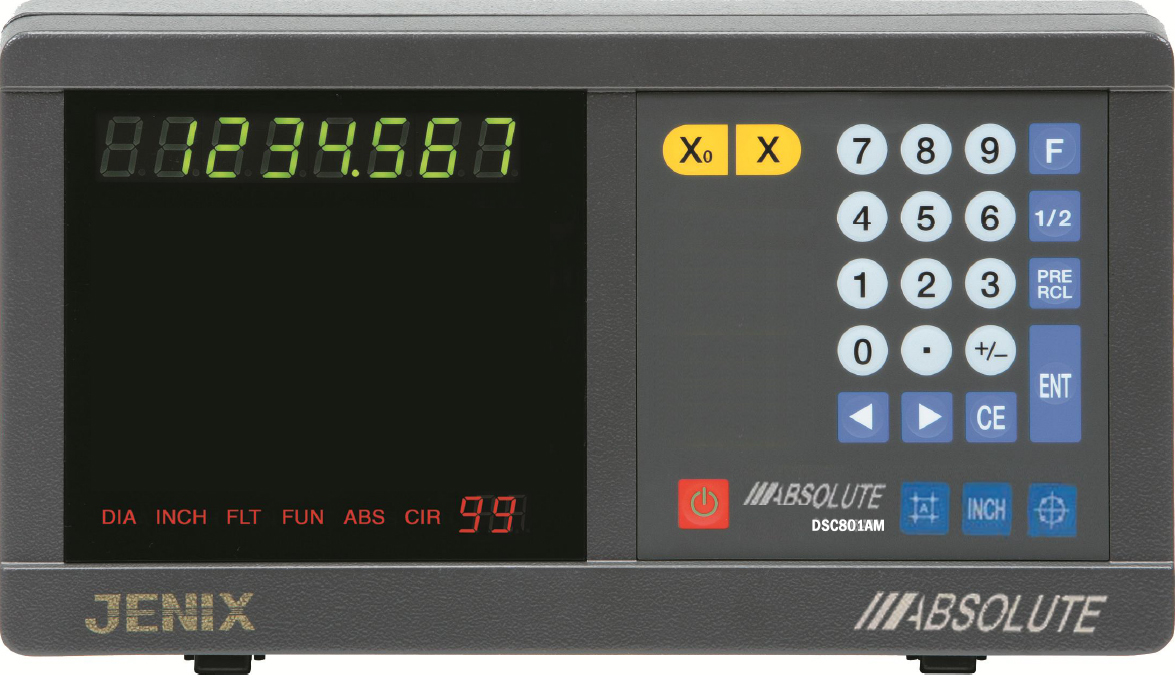

제닉스 앱솔루트 (절대위치) 카운터
주요기능
- 수치입력/ 확인
- 수치 반분 (1/2)
- mm/inch 전환
- INCR / ABS 전환
- 원주분할
- 분해능 변경
- 가공 방향(+/-) 변경
- 비율 (에러보정)
- 리셋 (ABS/Program)
- Magnetic / Optical 전환
- LED 테스트
- 2축 합산
- 2배 카운트
- 툴오프셋
제품사양

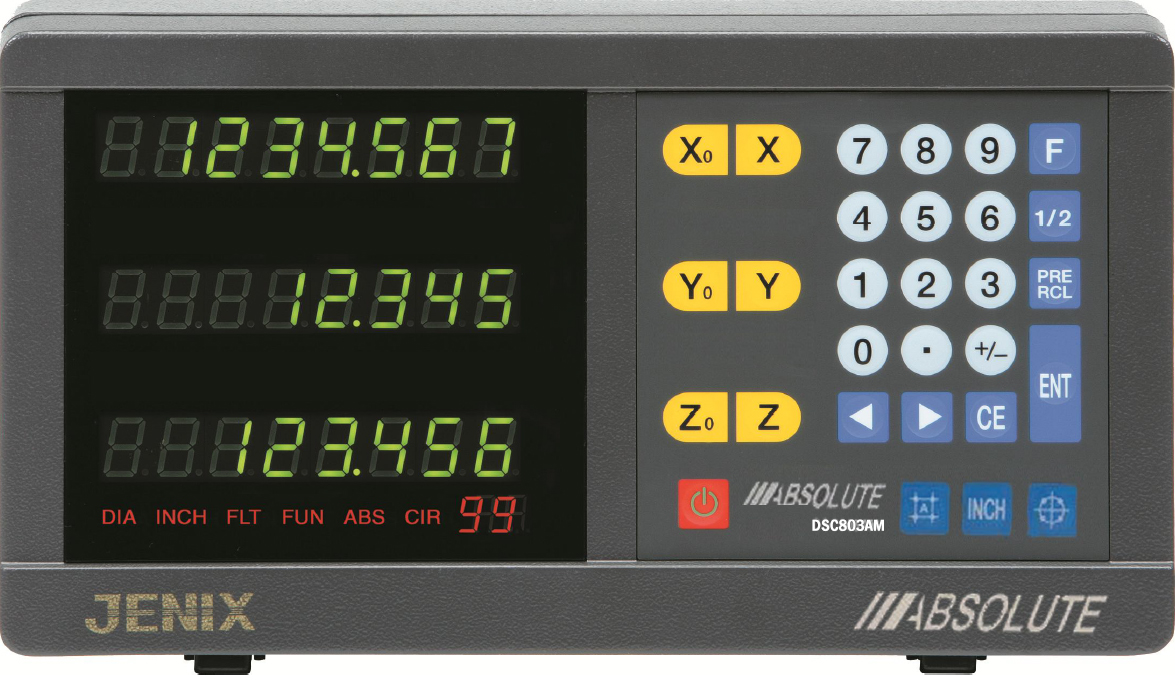

| 모델 | DSC-800A 시리즈 (801A~804A) |
DS-803A EDM |
|---|---|---|
| 디스플레이 | 녹색 7 세그먼트 (LED), 8 자리 | |
| mm/인치 | 직접전환 | |
| 분해능표시 | 스케일의 해상도와 일치해야함 | |
| 다중원점 | 100개 (No.0~99) | (5㎛, 1㎛, 0.5㎛, 0.1㎛) (inch: 0.0002 ~ 0.000004) |
| 메모리백업 | 전원공급없이 10년 | |
| 작동온도 | -5℃ ~ 45℃ / 23℉ ~ 113℉ | |
| 소비전력 | 10W | |
| 크기,무게 | mm: 279 x 151 x 70 ( 1.6 kg) inch: 10.9 x 5.9 x 2.8 ( 3.52 lb ) |
|
| 전원 | Adapter (DC 8.3v, 3A), input AC 110~220V 50/60Hz |
|
| 외부케이스 | 알루미늄 다이캐스팅 | |
| 키패드 | 맴브레인 타입 | |
| 기능램프 | 붉은색 LED | |
| RS232C 출력 |
옵션 (115200bps, 8bit data, no parity, 1 stop bit) |
|
| 방전단계 | 없음 | 4 단계 |

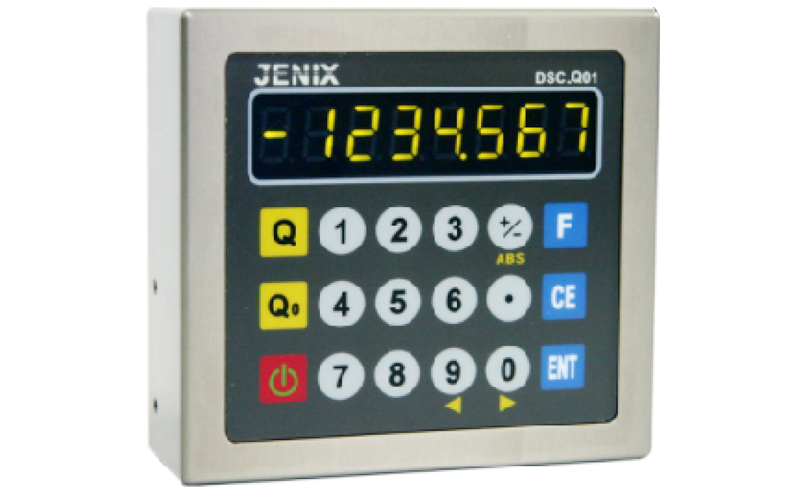

DSC-Q01
1축 전용 디지털 카운트
주요기능
- 수치입력
- mm/inch 전환
- Incremental / ABS 전환
- 분해능 변경
- 가공방향 변경
- 비율(에러보정)
- 리셋 (ABS/Program)
- 가LED 테스트
제품사양
| 모델 | DSC-Q01 (1축 전용) |
|---|---|
| 표시 | 녹색 7 세그먼트 (LED), 8 자릿수 |
| mm/inch | 직접전환 |
| 분해능 | 10㎛, 5㎛, 1㎛, 0.5㎛, 0.1㎛ inch : 0.002 ~ 0.000004˝ |
| ABS | 10 포인트 (No.1~10) |
| 메모리 백업 | 무정전 10년 |
| 작동온도범위 | -5 ~ 45℃ / 23 ~ 113℉ |
| 소비전력 | 5W |
| 크기 & 무게 | mm : 86 x 80 x 39, 0.26kg inch : 3.4 x 3.2 x 1.5, 0.57lb |
| 공급전원 | 어댑터 (DC 5V, 1A), 입력전원 AC110~220V 50/60Hz |
| 하우징 | 알루미늄 하우징 |
| 키패드 | 맴브레인 타입 |
| RS232통신 | 선택사양 (115200bps, 8bit data, no parity, 1 stop bit) |

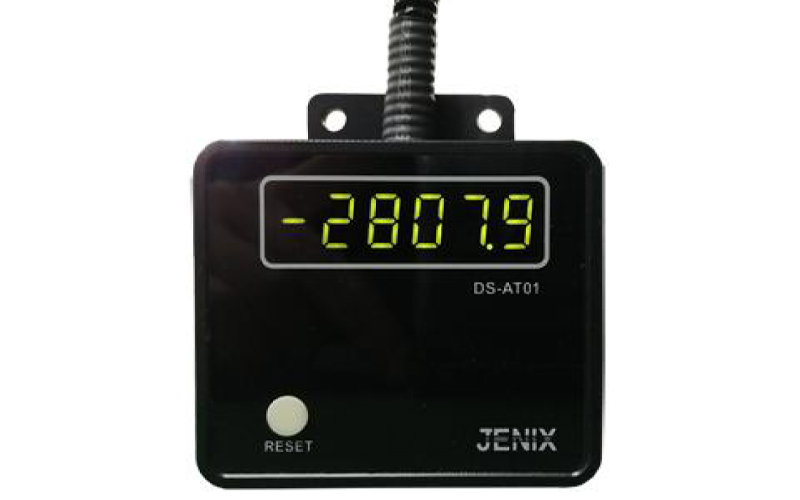

DS-AT01
퀼축 전용 카운터 AT01
(카운터 + 마그네틱 스케일)
(카운터 + 마그네틱 스케일)
주요기능
제품사양
| 모델 | DS-AT01 |
|---|---|
| 표시 | 녹색 7 세그먼트 (LED), 6 자릿수s / 마그네틱 엔코더 내장 |
| mm/inch | "mm" & "Inch" |
| 분해능 | 0.01mm (10㎛) (0.0004 inch) / 0.0002inch (0.002 인치는 영문버전만) |
| 작동온도범위 | -5 ~ 45℃ / 23 ~ 113℉ |
| 소비전력 | 5W |
| 크기 & 무게 | mm : 69 x59 x 20, 0.15kg inch : 2.7 x 2.3 x 0.8, 0.33lb |
| 공급전원 | 어댑터 (DC 5V, 1A), 입력전원 AC110~220V 50/60Hz |
| 하우징 | 플라스틱 |
| 키패드 | 맴브레인 타입 |
| 마그네틱 스케일 사양 | |
|---|---|
| 크기/무게 | 215 x 45 x 15 (mm), 0.15kg (8.5 x 1.8 x 0.6 inch, 0.33lb) |
| 마그네틱피치 | 5mm / 0.2 inch |
| 측정거리 | 표준 185mm (고객의 요구에 따라 변경 가능) / 7.28inch |
| 포장내용 | 마그네틱 테잎이 부착된 알루미늄 스케일, 브라켓 |
| 포장크기/무게 | 220 x 165 x 85 mm, 0.62kg / 8.7 x 6.5 x 3.4 inch, 1.37lb |

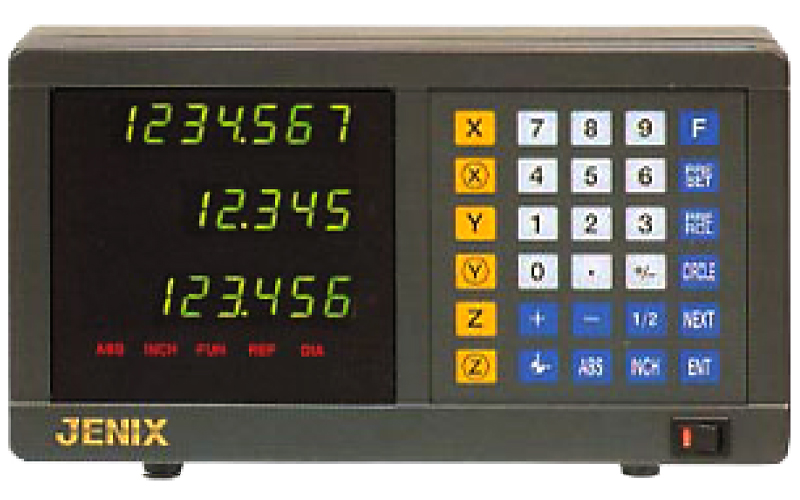

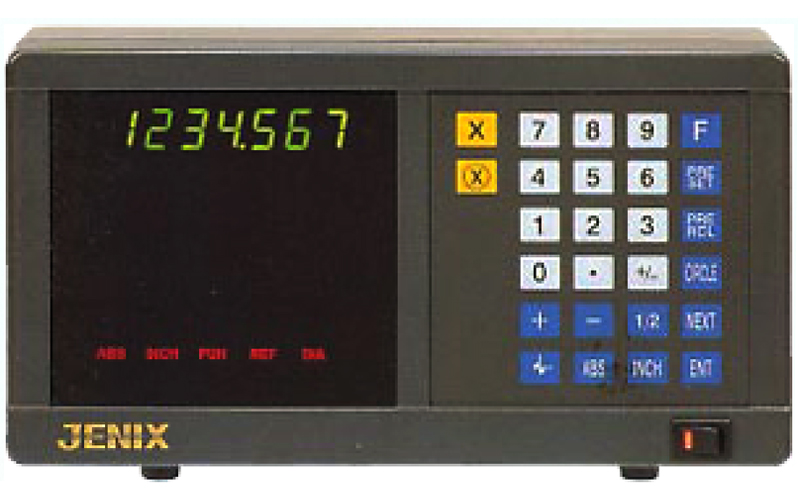

DSC - 700, 600 SERIES
DSC-700 SERIES
DSC-701
DSC-702
DSC-703

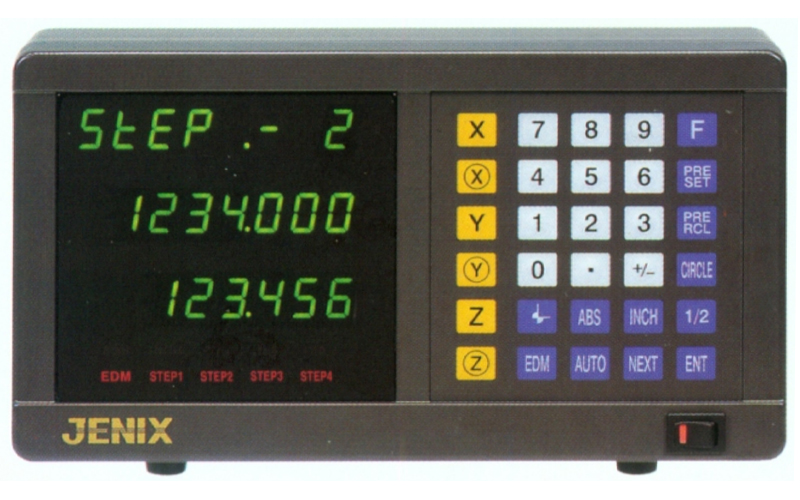

DSC-703EDMDSC-600 SERIES

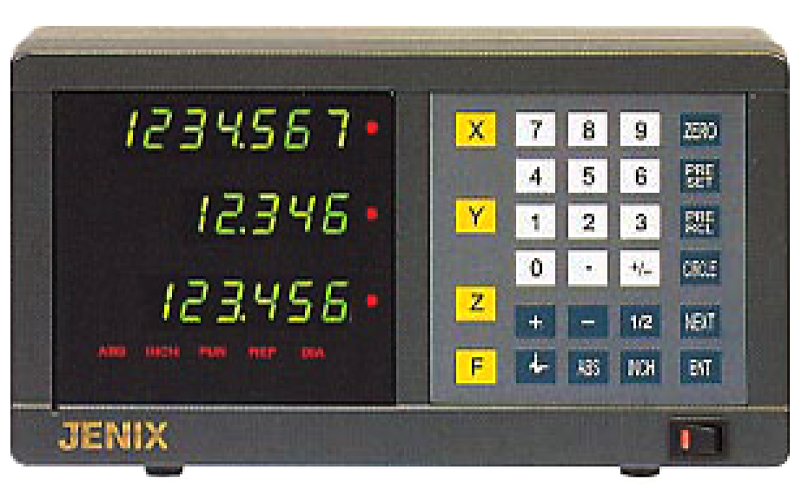

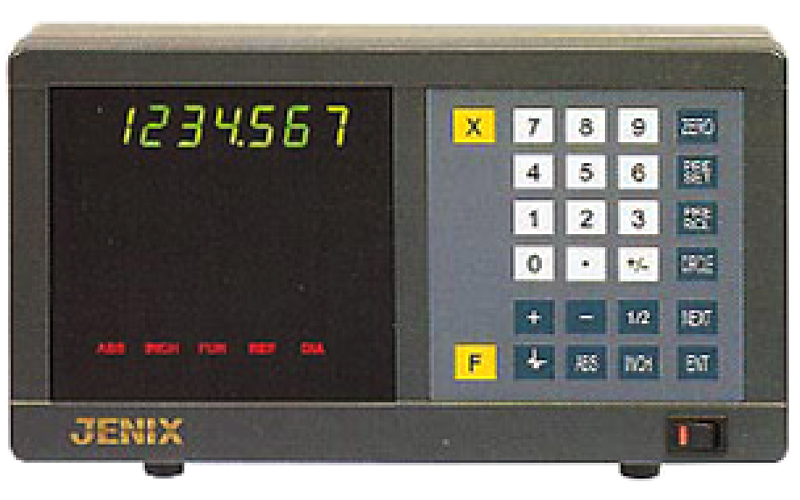

DSC-601
DSC-602
DSC-603
DSC-603EDMDSC - 700, 600 SERIES 카운터사양
| 모델 | 기능 | 사양 |
|---|---|---|
|
표시 | 녹색 F.N.D "-" 표시포함 7 자리숫자 |
| mm/inch | 즉시변환 Direct conversion | |
| 분해능 | 0.005mm, 0.001mm | |
| 메모리 | 축당 50 개 | |
| 입력범위 | 0.000001 ~ 9.999999 | |
| 메모리 저장 | 무전원 10년 | |
| 작동 온도 범위 | 23℉ ~ 113℉ (-5℃ ~ 45℃) | |
| 소모전력 | 15VA | |
| 사이즈 및 무게 | 11×4.3×5.9 inch, 4.85lb [279(W) × 110(D) ×151(H) mm, 2.2kg] |
|
| 사용전원 | AC 80 ~ 264V, 50/60Hz (free voltage) |
|
| 외장 하우징 | 알루미늄 다이캐스팅 | |
| 키버튼 | 맴브레인 타입 | |
| 기능표시 | 적색 LED | |
| 500/600/700 EDM |
방전단계 | 4 단계 (DSC - 703EDM) |
